 Changement embrayage / démontage boîte de vitesse / cardan

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Aymeric
Pilote
avatar

Nombre de messages : 849
Age : 37
Localisation : Châteauroux
Date d'inscription : 01/12/2005

MessageSujet: Changement embrayage / démontage boîte de vitesse / cardan   Mar 4 Avr à 0:50

Après 115 000km de bons et loyaux services (nombreuses sorties circuit, du slalom, de l'arsouille et depuis 2 ans de la ville et des feux rouges) mon embrayage m'a petit à petit fait remarquer qu'il en avait assez No . J'avais le choix entre avoir le mollet gauche plus gros que le droit et le risque de devenir piéton ou changer mon embrayage... scratch
Bref, il fallait intervenir.
N'ayant pas de formation particulière en mécanique et pas de grande expérience en embrayage, j'ai d'abord opté pour la voie de la facilité: le garage. J'ai donc demandé quelques devis mais quand j'ai fait les totaux: affraid Pas moyen que je débourse autant sinon finie la saison!
Je me suis donc renseigné auprès de mes collègues, j'ai lu et relu la revue technique et avec l'aide d'un collègue que je remercierai jamais assez, on s'est lancé dans cette opération à coeur ouvert!

Primo, il faut un peu de matériel: une douille de 30 de bonne qualité, un palan, des crics et chandelles, des outils standards (clés plates, clés à pipe, etc).
Secondo, il faut un kit d'embrayage neuf (Valéo d'origine pour ma part): disque, mécanisme et butée ainsi que 2L d'huile et il est conseillé de changer les joints spy de sortie de boite. Tout ce matériel m'a couté 212€ avec une remise grâce à mon CE.

La première galère arrive lorsque l'on souhaite sortir le cardan côté boite de vitesse (cardan gauche). Le mien étant d'origine, l'écrou de blocage du cardan était maté d'origine (normal) mais tellement près des gorges qu'il a été très difficile de chasser le métal pour débloquer l'écrou. Avec un pointeau et des tournevis nous avons dû "bousiller" l'écrou autour de la zone matée pour ensuite s'acharner sur le bras de levier afin de le débloquer! Sur la photo ci-dessous vous verrez que pour le débloquer sans faire tourner toute la transmission nous avons simplement bloqué la roue en mettant une jante tôle percée au centre (de 309) et la roue en appui. Ainsi la roue est bloquée et l'écrou libre d'accès (impossible avec nos jantes alu d'origine qui ne sont pas percées au centre!)

Une fois cette écrou débloquée, il faut déboiter la rotule inférieure afin de pouvoir reculer le moyeu et sortir le cardan. L'idéal est d'utiliser un arrache-rotule et une fois qu'il est décollé il faut faire levier sur le triangle ou s'appuyer fortement dessus pour faire sortir la tige de la rotule de son logement

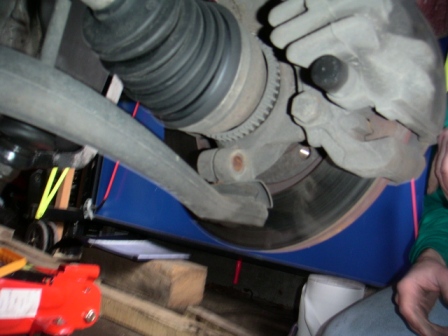

Avant que la rotule sorte:

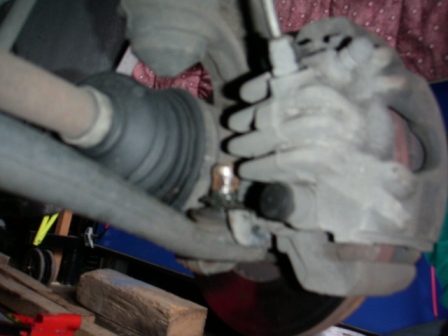

Une fois que la tige de rotule est sortie:


A partir de là on sort le cardan (attention de bien avoir vidangé la boite avant) et on commence à démonter tout ce qui tourne autour de la boite de vitesse

Il y en a du fil et des branchements: divers capteurs, les biellettes de commande de boite (X3) etc...
A partir de là on peut commencer à débloquer les vis de fixation de l'ensemble boite embrayage. Il faut ensuite mettre un cric sous le moteur et utiliser un soutien (palan avec sangle dans notre cas) pour soutenir la boite. On peut alors desserer l'ensemble des vis en prenant soin de bien repérer où elles se trouvent, démonter le silentbloc qui se trouve sous la batterie et celui qui est sous l'auto près de la ligne d'échappement (silent bloc anti-cabrage)
Ensuite il faut dégager du mieux que possible le pourtour de la boite pour la faire reculer et dégager la boite du cardan droit... pas facile avec la pompe de direction assistée! Il faut légèrement faire tourner la boite autour de son axe pour la faire sortir sous l'auto entre les différents organes voisins. Finalement on obtient ça:

L'embrayage est toujours sur l'auto
Il faut deserer les vis qui le retiennent pour obtenir ça:

On voit bien que les lamelles sont mortes!
Il reste alors à nettoyer le logement de l'embrayage, graisser légèrement le mécanisme de levier de commande de fourchette et à tout remonter en ordre inverse. Pour le remontage, il est très fortement conseillé de s'équiper d'une queue de centrage du disque sur le mécanisme: cet outil permet de centrer le disque avec le mécanisme pour avoir un bon alignement au moment ou vous serrerez les vis de fixation du mécanisme sur le moteur. En serrant ces vis le disque se trouve coincé et il devient impossible de le déplacer, s'il n'est pas centré, vous ne pourrez pas remonter la boîte et vous pourrez endommager l'embrayage. Les côtes de réalisation de cet outil sont dans la revue technique, il est simple à réaliser avec un tour, c'est une tige avec des épaulements adaptés (réalisé en plastique par un sympathique collègue dans mon cas). Une fois le disque centré et le mécanisme resserré (serrage en étoile pour ne rien déformé) il faut réemboiter la boite puis reprendre toutes les opérations en sens inverse... il faut veiller à remonter tous les composants à leur place, à bien les serrer et à ne pas griller les étapes. Enfin, ne pas oublier de remettre de l'huile (avec une seringue ou un tuyau et un entonoir) Capacité environ 2L.
Enfin vous pouvez redémarrer et peaufiner le réglage de la course de l'embrayage à votre convenance.

Chez citroen ils comptent 6 heures de main d'oeuvre, on a mis au moins 8h... je vous assure que j'ai bien dormi ce soir là Sleep mais je suis bien content de l'avoir fait "moi-même" Very Happy : j'ai fait d'importantes économies et je connais bien mieux mon auto et son fonctionnement! Bref, une expérience enrichissante mais à ne pas renouveller tous les 4 matins!

_________________
Sans maîtrise la puissance n'est rien.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.castelracingteam.new.fr
Flo
Pilote
avatar

Nombre de messages : 949
Localisation : chateauroux, orléans, caen
Date d'inscription : 01/12/2005

MessageSujet: Re: Changement embrayage / démontage boîte de vitesse / cardan   Mar 4 Avr à 9:50

Joli reportage cheers

et heureusement que la saison continue, car elle ne fait que commencée !!!

Mais à quoi tu vois que les lamelles sont mortes ??? scratch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.castelracingteam.new.fr
Freeman38
Rookie
avatar

Nombre de messages : 85
Age : 43
Localisation : Pu a Chateauroux
Date d'inscription : 17/01/2006

MessageSujet: Re: Changement embrayage / démontage boîte de vitesse / cardan   Ven 7 Avr à 21:08

Ouais, il semblait bien mort. Sinon, le disque avait encore de la garniture ?
Dommage, c'était l'occasion de monter un volant moteur allégé (gain en montée en régime)
Tu vas pouvoir envoyer comme un pig
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Aymeric
Pilote
avatar

Nombre de messages : 849
Age : 37
Localisation : Châteauroux
Date d'inscription : 01/12/2005

MessageSujet: Re: Changement embrayage / démontage boîte de vitesse / cardan   Lun 19 Fév à 0:12

Voilà, donc j'ai répété l'opération pour cette fois ouvrir la boite de vitesse et changer la démultiplication des rapports de boite en montant un couple court.

La boite en début de démontage:


L'ancien couple:


Bientôt d'autres photos

_________________
Sans maîtrise la puissance n'est rien.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.castelracingteam.new.fr
Aymeric
Pilote
avatar

Nombre de messages : 849
Age : 37
Localisation : Châteauroux
Date d'inscription : 01/12/2005

MessageSujet: Re: Changement embrayage / démontage boîte de vitesse / cardan   Jeu 22 Fév à 20:24

Comme promis:

La boite une fois le carter principal enlevé


Après avoir enlevé les arbres


Et là on tient le différentiel!

_________________
Sans maîtrise la puissance n'est rien.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.castelracingteam.new.fr
amigo
Pilote
avatar

Nombre de messages : 359
Age : 30
Localisation : annemasse (haute savoie)
Date d'inscription : 28/08/2006

MessageSujet: Re: Changement embrayage / démontage boîte de vitesse / cardan   Ven 23 Fév à 15:14

tu a monté quoi comme couple? 14*60?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Aymeric
Pilote
avatar

Nombre de messages : 849
Age : 37
Localisation : Châteauroux
Date d'inscription : 01/12/2005

MessageSujet: Re: Changement embrayage / démontage boîte de vitesse / cardan   Sam 24 Fév à 1:56

13x64, j'ai même pas pensé à le préciser! Evidemment c'est pas pour une utilisation de tous les jours puisque c'est quand même bien court.

_________________
Sans maîtrise la puissance n'est rien.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.castelracingteam.new.fr
amigo
Pilote
avatar

Nombre de messages : 359
Age : 30
Localisation : annemasse (haute savoie)
Date d'inscription : 28/08/2006

MessageSujet: Re: Changement embrayage / démontage boîte de vitesse / cardan   Sam 24 Fév à 12:16

en effet que c'est du court, tu va monter aux arbres avec sa!
tu luia mis quelque points de sudure a ton couple?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Aymeric
Pilote
avatar

Nombre de messages : 849
Age : 37
Localisation : Châteauroux
Date d'inscription : 01/12/2005

MessageSujet: Re: Changement embrayage / démontage boîte de vitesse / cardan   Sam 24 Fév à 13:33

C'est un Citroen Sport, la couronne est soudée sur le différentiel, cest "d'origine" donc j'ai rien fait de particuliers comme renforcement. C'est clair que c'est vraiment typé rallye, pas idéal pour tous les jours (encore que j'en sais rien, j'ai pas encore remonté et testé sur route... ptet en fin de we Very Happy )
Stéphane, t'es pas super, super loin de chez moi maintenant que j'habite Ambrault (Boisramier pour être précis), si tu veux passer pour taper la discute, voir l'opération et éventuellement m'aider à soulever la boite... alors n'hésite pas! Mon tél: 06 81 83 90 69, appelle avant de venir pour être certains que je suis là.

_________________
Sans maîtrise la puissance n'est rien.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.castelracingteam.new.fr
amigo
Pilote
avatar

Nombre de messages : 359
Age : 30
Localisation : annemasse (haute savoie)
Date d'inscription : 28/08/2006

MessageSujet: Re: Changement embrayage / démontage boîte de vitesse / cardan   Sam 24 Fév à 13:41

a ben si tu a besoin de bras c'est pas de refus, j'aime bien taper un peu le weekend dans les autos sportives.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Aymeric
Pilote
avatar

Nombre de messages : 849
Age : 37
Localisation : Châteauroux
Date d'inscription : 01/12/2005

MessageSujet: Re: Changement embrayage / démontage boîte de vitesse / cardan   Sam 24 Fév à 14:03

stephanegau a écrit:
a ben si tu a besoin de bras c'est pas de refus, j'aime bien taper un peu le weekend dans les autos sportives.

Bah je m'y mets cet aprèsm si tu veux!

_________________
Sans maîtrise la puissance n'est rien.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.castelracingteam.new.fr
amigo
Pilote
avatar

Nombre de messages : 359
Age : 30
Localisation : annemasse (haute savoie)
Date d'inscription : 28/08/2006

MessageSujet: Re: Changement embrayage / démontage boîte de vitesse / cardan   Sam 24 Fév à 14:35

alors tu a de fortes chance de me voir débarquer si jai un peu de carburant dans l'auto
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Peter
Président modérant les travers
avatar

Nombre de messages : 517
Age : 34
Localisation : Châteauroux (Indre-36)
Date d'inscription : 30/11/2005

MessageSujet: Re: Changement embrayage / démontage boîte de vitesse / cardan   Sam 24 Fév à 15:25

Sympa notre forum devient un club de rencontre... lol!



Ok je sors... Arrow

_________________
Le virtuel c'est bien, mais la réalité c'est mieux...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.castelracingteam.new.fr
Aymeric
Pilote
avatar

Nombre de messages : 849
Age : 37
Localisation : Châteauroux
Date d'inscription : 01/12/2005

MessageSujet: Re: Changement embrayage / démontage boîte de vitesse / cardan   Sam 24 Fév à 23:45

La boite est remontée sur l'auto, un GRAND MERCI à Stéphane sans qui j'aurais jamais pu la remonter, même à deux on en a chié: une rebelle cette boite, elle voulait pas retourner à sa place. J'ai pas encore tout remonté, je suis en train de monter les silent blocs "rigides", ensuite y'aura plus grand chose de difficile à monter, ça devrait aller vite. Je pourrai pas beaucoup avancé demain dans la journée, ptet demain-soir, je suis impatient de tester tout ça!

_________________
Sans maîtrise la puissance n'est rien.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.castelracingteam.new.fr
Flo
Pilote
avatar

Nombre de messages : 949
Localisation : chateauroux, orléans, caen
Date d'inscription : 01/12/2005

MessageSujet: Re: Changement embrayage / démontage boîte de vitesse / cardan   Lun 26 Fév à 10:10

Super news. J'espère pour toi que tu n'aura pas de mauvaises surprises en redemarrant ! Enfin s'il ne te reste pas de pièce dans la main, ca devrait etre bon !!!

Vivement les essais du week end prochain !!! cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.castelracingteam.new.fr
Aymeric
Pilote
avatar

Nombre de messages : 849
Age : 37
Localisation : Châteauroux
Date d'inscription : 01/12/2005

MessageSujet: Re: Changement embrayage / démontage boîte de vitesse / cardan   Mar 27 Fév à 1:47

Ca y est ça marche et ça marche même fort! C'est une vrai auto de course maintenant, les reprises sont épatantes, ça relance génial: fini le moteur qui s'étouffe en sortie d'épingle! Je suis super heureux Very Happy
Je suis impatient de faire partager ces sensations avec tout le monde!

_________________
Sans maîtrise la puissance n'est rien.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.castelracingteam.new.fr
triton
Pilote
avatar

Nombre de messages : 677
Age : 36
Localisation : Gimel les cascades (19)
Date d'inscription : 02/07/2006

MessageSujet: Re: Changement embrayage / démontage boîte de vitesse / cardan   Mar 27 Fév à 20:55

Je suis content pour toi Wink

tu fait le slalom du boischaut ? si oui je viendrais te voir tourner le dimanche.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
triton
Pilote
avatar

Nombre de messages : 677
Age : 36
Localisation : Gimel les cascades (19)
Date d'inscription : 02/07/2006

MessageSujet: Re: Changement embrayage / démontage boîte de vitesse / cardan   Mar 27 Fév à 23:05

suis-je bête... biensur que tu y sera... je serait la pour vous supporter, maintenant c'est sur.

RDV a la chatre alors Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Aymeric
Pilote
avatar

Nombre de messages : 849
Age : 37
Localisation : Châteauroux
Date d'inscription : 01/12/2005

MessageSujet: Re: Changement embrayage / démontage boîte de vitesse / cardan   Mer 28 Fév à 15:16

triton a écrit:
suis-je bête... biensur que tu y sera... je serait la pour vous supporter, maintenant c'est sur.

RDV a la chatre alors Wink

Ok, merci pour ce soutien. Concernant la participation aux différentes épreuves, si tout va bien on devrait suivre ce qui est au calendrier... si tout va bien Laughing
Je me demandais si le mois d'Avril allait pas être long sans aucune épreuve... ya ptet moyen de faire les 2 slaloms de Dreux qui ont lieu le même week-end (c'est pas loin de chez mes parents en plus) ou alors de se trouver un rallye...
